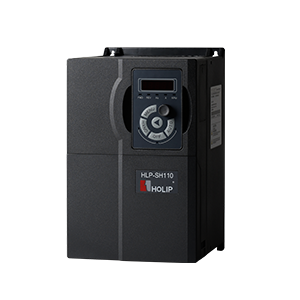

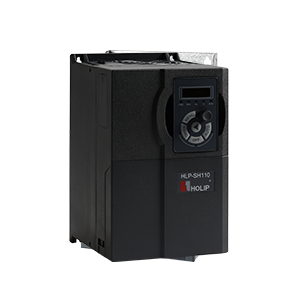

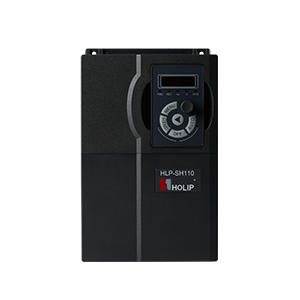

高速永磁同步专用丨SH110-通用型变频器-浙江海利普电子科技空压机变频器_空压机专用变频器_收放卷变频器

产品特点

高达1600Hz运行频率

高载波高效率

高性能KEB功能

电机类型适用广

平滑的电流曲线

参数智能自识别

技术规格

项目		规格
输入电源	电压	三相 380~480V -20%~+10%；
	频率	48~62Hz；
	最大不平衡度	3%；
输出电源	输出电压	三相0~100% 输入电压；
输出电源	输出频率	0~700Hz；
主要控制功能	控制模式	矢量控制；
	过载能力	110%额定输出电流 (60s)；
	载波频率	2k~8kHz，默认：6kHz；
	速度设定解析度	数字：0.001Hz，模拟：最大操作频率的0.5‰；
	控制命令来源	操作面板，数字端子，通讯控制字；
	设定频率来源	面板，模拟量，脉冲，通讯给定；
	加减速时间	8组加减速时间0.05-3600.00s；
基本功能	速度开环控制、过程闭环控制、电机自学习、电机预励磁、自动稳压功能、加减速曲线、直流制动、交流制动、转速限制、电流限制、转矩限制、频率跟踪起动、自动复位再起动、点动控制、外控多段速、UP/DOWN功能、KEB等；
保护功能	电源缺相保护，欠压保护，过压保护，过流保护，过载保护，输出缺相保护，输出短路保护，输出接地保护，过热保护，信号断线，AMA失败，CPU故障，按钮禁用，复制失效，LCP通讯错误，参数只读，数值超出范围，不可在运行中执行；
控制端子	输入端子	6路数字量输入端子，其中1路支持最高100kHz高速脉冲输入； 2路模拟量输入端子，均支持接收电压或电流信号；
	输出端子	2路数字量输出端子，其中1路支持最高100kHz高速脉冲输出； 2路继电器输出端子； 2路模拟量输出端子，其中1路即可输出电压，也可输出电流信号，另一个仅支持电流输出信号；
	电源端子	1路24V电源端子，最大输出电流200mA； 1路10V电源端子，最大输出电流10mA；
	通讯端子	1组通讯端子，最大波特率115200bit/s；
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息；
	指示灯	指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20；
	操作温度	-10℃~50℃，40℃以上需降容使用；
	操作湿度	5%-85%（95%时不结露）；
	振动	≤55kW: 1.14g, ≥75kW: 0.7g；
	最大海拔	1000m，1000m以上需降档使用；
	电机线长度	屏蔽线：50米；非屏蔽线：100米；
其他	直流电抗器	37kW及以上机型内置直流电抗器；
其他	制动单元	22kW及以下机型内置制动单元；

文档资料

快速指南

133R0265 SH110系列快速使用指南 V2021-01

2023.08

pdf

721 KB

下载

图纸

类型	名称	版本	文件类别	下载
M-Drawing	F0	2023.08	DXF、STP	下载
M-Drawing	F1	2023.08	DXF、STP	下载
M-Drawing	F2	2023.08	DXF、STP	下载
M-Drawing	F3	2023.08	DXF、STP	下载
M-Drawing	F4	2023.08	DXF、STP	下载
M-Drawing	F5-1	2023.08	DXF、STP	下载
M-Drawing	F5-2	2023.08	DXF、STP	下载
M-Drawing	F6	2023.08	DXF、STP	下载
M-Drawing	F7	2023.08	DXF、STP	下载
M-Drawing	F8	2023.08	DXF、STP	下载
M-Drawing	F7_133B5809	2023.08	DXF、STP	下载
M-Drawing	F8_133B5810	2023.08	DXF、STP	下载

技术应用

高速电机应用解决方案文档
