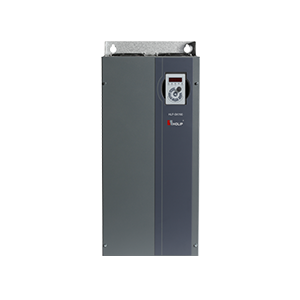

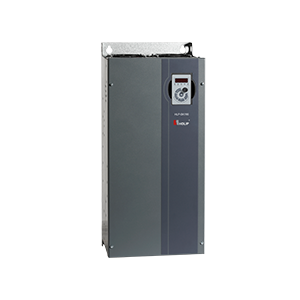

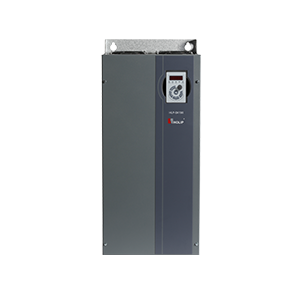

永磁同步驱动丨HLP-SK190

HLP-SK190系列是海利普针对空压机市场的一款专用型产品。该产品集成了完备的空压机控制工艺,不仅可以驱动异步电机,而且可以驱动永磁同步电机,可广泛应用于空压机应用场合。

典型应用:

永磁同步空压机专用

特点
高可靠性 高环境适应性

  • 长寿命设计
  • 风扇转速可控
  • 严格的设计测试生产体系
  • 全面符合行业技术规范




  • 全系列独立风道设计,22kW及以下机型电子器件完全密封不过风
  • PCBA 100% 涂层覆盖率
  • 宽散热器齿距设计
  • 风机可拆卸
  • 37kW以上机型内置直流电抗器,提高系统效率
  • 独特的抗干扰设计






优秀的用户友好型

  • 简易的操作界面,强大的监控能力
  • 产品体积小
  • 多种安装方式




优秀的控制性能

  • 支持同步异步控制
  • 支持RS485通讯口
  • 集成空压机整体工艺,满足整体的控制工艺

技术参数
项目 说明  规格
输入电源 电压   三相 380~480V -20%~ + 10% ;
频率  48-62Hz;
最大不平衡度   3% ;
输出电源 输出电压   三相0~ 100%输入电压;
输出频率   V/F : 0-400Hz ;矢量控制:0-200Hz ;

 IO板

控制端子


 输入端子

6路数字量输入端子;

2路模拟量输入端子,均支持接收电压或电流信号;

 输出端子

 2路数字量输出端子;

2路继电器输出端子;

2路模拟量输出端子,其中1路即可输出电压,也可输出电流信号,

另一个仅支持电流输出信号;

 电源端子

1路24V电源端子,最大输出电流200mA ;

1路10V电源端子,最大输出电流10mA ;

 通讯端子  1组通讯端子,最大波特率115200bit/s ;
 面板    5位8段LED显示   可显示频率、警报,状态等各种数据信息:
 指示灯  指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态;
 监视功能   参考值,输出频率,反馈值,输出电流,直流母线电压,输出电压,输出功率, 输入端子状态,输出端子状态,模拟量输入值,模拟量输出值,历史1-10次故障记录和累计工作时间等;
 环境       防护等级  IP20;
 操作温度  -10℃~50℃,40℃以上需降容使用;
 操作湿度  5%-85%(95%时不结露);
 振动  ≤75kW : 1.14g ; 90-220kW:0.7g ;
 最大海拔  1000m , 1000m以上需降档使用;
 电机线长度  屏蔽线:50米;非屏蔽线:100米;
 其他   直流电抗器  37kW及以上机型内置直流电抗器;
 制动单元

22kW及以下机型内置制动单元;

功能
主要控制功能 控制模式 V/F ,矢量控制;
起动转矩 0.5Hz 150%;
过载能力 150%额定输出电流(60s) , 200%额定输出电流(1s);
频率 2k~16kHz ;
速度雖解析度 数字:0.001Hz ,模拟:最大操作频率的0.5‰ ;

开环转速

控制精度

30~4000rpm :误差 ±8 rpm ;
控制命令来源 操作面板,数字端子,通讯控制字;
设定频率来源 面板,模拟量,脉冲,通讯给定;
加减速时间 4组加减速时间0.05-3600.00S ;
基本功能 速度开环控制、过程闭环控制、电机自学习、电机预励磁、自动转差补偿、自动负载补偿、自动稳压功能、多点V/F曲线、加减速曲线、直流制动、交流制动、转速限制、电流限制、转矩限制、 频率跟踪启动、自动复位再起动;
应用功能 点动控制、外控多段速、简易PLC(包括顺序控制、并行控制)、机械制动控制、UP/DOWN功能、相对增加/相对减小、相对比例设定、计数器、计时器、内置 PID控制器;
保护功能 电源缺相保护,欠压保护,过压保护,过流保护,过载保护,输出缺相保护,输出短路保护,输出接地保护,过热保护,信号断线,AMA失败,CPU故障,按钮禁用,复制失效,LCP通讯错误,参数只读, 数值超出范围,不可在运行中执行;
型号
型号   输入电压

 输入电流

(A)

输出电流

(A)

 额定功率

 (kw)

适用电机

 (kw)

 净重

(kg)

HLP-SK19004D043

3×380-440V50/60Hz

14.4 9.9 4.0  4.0

3×440-480V50/60Hz

12.4  8.9
HLP-SK19005D543   3×380-440V50/60Hz
19.2  13.3  5.5   5.5   2
3×440-480V50/60Hz  16.6  12
HLP-SK19007D543    3×380-440V50/60Hz 24.8 17.7  7.5   7.5   2.5
3×440-480V50/60Hz
21.4  16
HLP-SK190001143   3×380-440V50/60Hz
35.9  25  11   11   5.8
3×440-480V50/60Hz  31.4  22.7
HLP-SK190001543   3×380-440V50/60Hz
43.4 32  15   15  5.8
3×440-480V50/60Hz  38.8  29.1

HLP-SK19018D543

3×380-440V50/60Hz 51.5  38  18.5   18.5   8
3×440-480V50/60Hz  46.1 34.5
HLP-SK190002243    3×380-440V50/60Hz 61.0 45  22   22   8
3×440-480V50/60Hz  54.5  40.9
HLP-SK190003043    3×380-440V50/60Hz 73  61  30   30   19
3×440-480V50/60Hz  64 52
HLP-SK190003743   3×380-440V50/60Hz 72  75  37   37   22
3×440-480V50/60Hz  65  68
HLP-SK190004543   3×380-440V50/60Hz  86  91  45   45   26
3×440-480V50/60Hz  80  82
HLP-SK190005543   3×380-440V50/60Hz  110  112  55   55   26
3×440-480V50/60Hz  108  110
HLP-SK190007543   3×380-440V50/60Hz  148  150  75   75   37
3×440-480V50/60Hz  135  140
HLP-SK190009043   3×380-440V50/60Hz  175  180  90   90   60
3×440-480V50/60Hz  154  160
HLP-SK190011043   3×380-440V50/60Hz  206  215  110   110   60
3×440-480V50/60Hz
183 190
HLP-SK190013243   3×380-440V50/60Hz
251  260  132   132   60
3×440-480V50/60Hz  231  240
HLP-SK190016043
3×380-440V50/60Hz  304  315  160   160   99
3×440-480V50/60Hz
291  302
HLP-SK190018543   3×380-440V50/60Hz  350  365  185   185   99
3×440-480V50/60Hz
320 335
HLP-SK190020043   3×380-440V50/60Hz  381 395  200   200   99
3×440-480V50/60Hz  348  361
HLP-SK190022043   3×380-440V50/60Hz  420  435  220   220   99
3×440-480V50/60Hz
383  398
HLP-SK190025043   3×380-440V50/60Hz  472  480  250   250   250
3×440-480V50/60Hz
436  443
HLP-SK190028043   3×380-440V50/60Hz  525  540  280   280   250
3×440-480V50/60Hz
436  490
HLP-SK190031543   3×380-440V50/60Hz  590 605 315  315   250
3×440-480V50/60Hz  531 540
HLP-SK190035543
3×380-440V50/60Hz  647  605  355   355   250
3×440-480V50/60Hz  580 590
HLP-SK190041543   3×380-440V50/60Hz
718 745  415   415   250
3×440-480V50/60Hz  653  678
外形及安装尺寸

安装方式 变频器型号尺寸(mm)
W H D W1 H1 W2 d



HLP-SK19004D043 145 250 167 124 230 - 4.5
HLP-SK19005D543
HLP-SK19007D543  155 263 177 133 243 4.5
HLP-SK190001143  192 365 189 150 340  -  6.5
HLP-SK190001543
HLP-SK19018D543  216 420 194 150  395  -   6.5
HLP-SK190002243
HLP-SK190003043  292  517  229  240  492 -
HLP-SK190003743
HLP-SK190004543
292   562  249  240  537  -   9
HLP-SK190005543
HLP-SK190007543
292  665  277  240  640
HLP-SK190009043
350    799    375    220    765    280    10.5
HLP-SK190011043
HLP-SK190013243
HLP-SK190016043
486     900     390     345     863     410     10.5
HLP-SK190018543
HLP-SK190020043
HLP-SK190022043
HLP-SK190025043  600      1628      509      440      1578      520      15
HLP-SK190028043
HLP-SK190031543
HLP-SK190035543
HLP-SK190041543

HLP-SK190025043  600      1568      509      424      304      -      15
HLP-SK190028043
HLP-SK190031543
HLP-SK190035543
HLP-SK190041543
