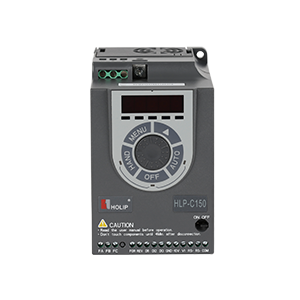

包装行业专机丨HLP-C150

HLP-C150系列是海利普针对包装市场设计的一款紧凑型包装行业专机,广泛应用食品包装及塑料包装等领域。

典型应用:

食品包装及塑料包装等包装设备

特点
高可靠性 高环境适应性

  • 长寿命设计
  • 严格的设计测试生产体系







  • PCBA 100% 涂层覆盖率
  • 风机可拆卸设计
  • 独立风道设计
  • 宽电压范围设计
  • 适应性中国用户的EMC特性






优秀的用户友好性

  • 用户操作简便
  • 独特应用宏设计
  • 产品体积小




优秀的控制性能

  • 精准的速度控制
  • 多点的V/F曲线 ,提高了多种输出力矩,满足不同客户对不同场合的需求
  • 优秀刹车性能及过载能力

技术参数
项目 说明  规格
输入电源 电压

单 / 三相 200~240V -20%~ + 10% ;

 三相 380~480V -20%~ + 10% ;

频率  48-62Hz;
最大不平衡度   3% ;
输出电源 输出电压   三相0~ 100%输入电压;
输出频率   V/F : 0-400Hz

 IO板

控制端子


 输入端子

5个数字量输入端子(1路支持PWM信号输入);

 1个模拟量输入端子,支持接收电压或电流信号;

 输出端子

 1个继电器输出端子;

 1个模拟量输出端子;

 电源端子

1路10V电源端子,最大输出电流10mA ;

 通讯端子  1组通讯端子,最大波特率38400bit/s ;
 面板    5位8段LED显示   可显示频率、警报,状态等各种数据信息:
 指示灯  指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态;
 监视功能   参考值,输出频率,反馈值,输出电流,直流母线电压,输出电压,输出功率, 输入端子状态,输出端子状态,模拟量输入值,模拟量输出值,历史1-10次故障记录和累计工作时间等;
 环境       防护等级  IP20;
 操作温度  -10℃~50℃,40℃以上需降容使用;
 操作湿度  5%-85%(95%时不结露);
 振动  1.14g ;
 最大海拔  1000m , 1000m以上需降档使用;
 电机线长度  屏蔽线:5米;非屏蔽线:50米;
 其他   直流电抗器  无;
 制动单元

220V/380V 1.5kW及以上机型内置制动单元;

功能
主要控制功能 控制模式 V/F ;
起动转矩 1 Hz 150%;
过载能力 150%额定输出电流(60s);
频率 2k~16kHz ;
速度雖解析度 数字:0.001Hz ,模拟:最大操作频率的0.5‰ ;

开环转速

控制精度

30~4000rpm :误差 ±8 rpm ;
控制命令来源 操作面板,数字端子,通讯控制字;
设定频率来源 面板,模拟量,脉冲,PWM,通讯给定;
加减速时间 8组加减速时间0.05-3600.00S ;
基本功能

速度开环控制、过程闭环控制、转差补偿、转矩补偿、自动稳压功能、多点V/F曲线、PWM、加减速曲线、直流制动、交流制动、转速限制、电流限制、频率跟踪起动、自动复位再起动;

应用功能

点动控制、外控多段速、机械制动控制、不同段速配合不同加减速时间、计数器;

保护功能

电源缺相保护,欠压保护,过压保护,过流保护,过载保护,输出缺相保护,输出短路保护,输出接地保护,过热保护,按钮禁用,复制失效,面板通讯错误,参数只读,数值超出范围,不可在运行中执行;

型号
型号   输入电源

 输入电流

(A)

输出电流

(A)

额定功率

(kW)

 适用电机

 (kW)

 净重

(kg)

HLP-C1500D7521 1×200-240V50/60Hz  11.6 4.2  0.75 0.75  0.84

HLP-C15001D521

1×200-240V50/60Hz 18.7  6.8 1.5 1.5 0.84
HLP-C15002D221  1×200-240V50/60Hz 25.3 9.2 2.2 2.2 0.84

HLP-C1500D7523

3×200-240V50/60Hz  6.7  4.2  0.75 0.75  0.84

HLP-C15001D523

3×200-240V50/60Hz  10.9 6.8  1.5 1.5  0.84
HLP-C15002D223 3×200-240V50/60Hz  14.7 9.2 2.2 2.2 0.84

HLP-C1500D7543

3×380-440V50/60Hz

3.5  2.2  0.75 0.75   0.84

3×440-480V50/60Hz

3.0  2.1
HLP-C15001D543  3×380-440V50/60Hz
5.9  3.7  1.5 1.5   0.84
3×440-480V50/60Hz  5.1  3.4

HLP-C15002D243

3×380-440V50/60Hz  8.5  5.3  2.2 2.2  0.84
外形及安装尺寸

功率(kW)尺寸(mm)
1x200-240V 3x200-240V 3x380-480V W H D W1 H1 d
 0.75-2.2 0.75-2.2  0.75-2.2 85 150 127 74 130 5
