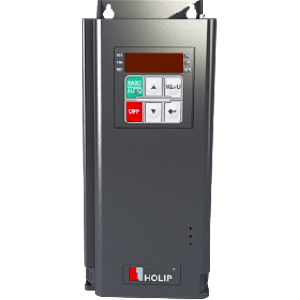

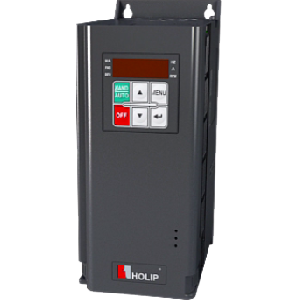

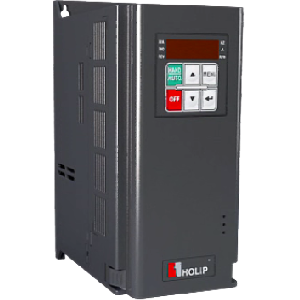

标准矢量型丨A150

A150系列变频器是海利普采用面向未来的模块化设计理念开发的新一代标准型矢量变频器,整机分为控制单元(CU)、功率单元(PU)、选配卡、外引面板和面盖等多个模块,能以最佳方式按照特定应用要求对变频器进行组态,为变频器的应用提供了高度的灵活性。

典型应用:

塑料、纺织、机床、食品包装、化工、印染、建材、石材、拉丝机、陶瓷、玻璃,环保,重载风机和煤机等行业

特点
灵活 互联

  • 模块化设计
  • 功率单元可独立工作
  • 支持多种电机的矢量控制
  • 体积小巧










  • 常规的串行通讯Modbus(内置)
  • 主流的现场总线Profibus-DP
  • 面向未来的工业以太网Profinet物联网IoT均支持。






可靠

  • 50℃满载运行
  • 独立风道设计
  • 增强涂层的电路板
  • 内置RFI滤波器
  • 宽电压范围设计
  • 瞬停不停(Kinetic Energy Back-up)功能






易用

  • 免锁螺丝端子设计
  • U型螺孔设计
  • 风机易更换清理设计
  • 部分机型无风扇设计

技术参数
项目 说明  规格
输入电源 电压 单 / 三相 200~240V -20%~ + 10% ; 三相 380~480V -20%~ + 10% ;
频率  48-62Hz;
最大不平衡度   3% ;
输出电源 输出电压   三相0~ 100%输入电压;
输出频率   V/F : 0-400Hz ;矢量控制;

 IO板

控制端子


 输入端子

5路数字量输入端子,其中1路支持最高100kHz高速脉冲输入;

2路模拟量输入端子,均支持接收电压或电流信号;

 输出端子

 1路数字量输出端子,支持最高100kHz高速脉冲输出;

1路继电器输出端子;

1路模拟量输出端子,支持输出电压或电流信号;

 电源端子

1路10V电源端子,最大输出电流10mA ;

 通讯端子  1组通讯端子,最大波特率115200bit/s ;
 面板    5位8段LED显示   可显示频率、警报,状态等各种数据信息:
 指示灯

 指示灯H/A、FWD、REV、Hz、A、RPM显示变频器的各种状态;

 监视功能   参考值,输出频率,反馈值,输出电流,直流母线电压,输出电压,输出功率, 输入端子状态,输出端子状态,模拟量输入值,模拟量输出值,历史1-10次故障记录和累计工作时间等;
 环境       防护等级  IP20;
 操作温度  -10℃~50℃,50℃以上需降容使用;
 操作湿度  5%-85%(95%时不结露);
 振动  1.14g ;
 最大海拔  1000m , 1000m以上需降档使用;
 电机线长度  屏蔽线:50米;非屏蔽线:100米;
 制动单元

 内置;

功能
主要控制功能 控制模式 V/F ,矢量控制;
起动转矩 0.5Hz 150%;
过载能力 150%额定输出电流(60s) , 200%额定输出电流(1s);
载波频率 2k~16kHz ;
速度设定解析度 数字:0.001Hz ,模拟:最大操作频率的0.5‰ ;

开环转速控制精度

30~4000rpm :误差 ±8 rpm ;
闭环转速控制精度 0~6000rpm :误差 ±0.15 rpm ;
控制命令来源 操作面板,数字端子,通讯;
设定频率来源 操作面板,模拟量、脉冲、通讯;
加减速时间 4组加减速时间0.05-3600.00S ;
基本功能 速度开环控制、速度闭环控制、过程闭环控制、转矩开环控制、永磁同步电机控制、同步磁阻电机控制、电机自学习、电机预励磁、自动转差补偿、自动负载补偿、自动稳压功能、多点V/F曲线、加减速曲线、直流制动、交流制动、转速限制、电流限制、转矩限制、 频率跟踪启动、自动复位再起动;
应用功能 点动控制、外控多段速、机械制动控制、UP/DOWN功能、高速脉冲输入输出功能、计数器、计时器、内置 PID控制器;
保护功能 电源缺相保护,欠压保护,过压保护,过流保护,过载保护,输出缺相保护,输出短路保护,输出接地保护,过热保护,信号断线,AMA失败,CPU故障,按钮禁用,复制失效,LCP通讯错误,参数只读, 数值超出范围,不可在运行中执行;
型号
型号   输入电压

 输入电流

(A)

输出电流

(A)

 额定功率

 (kw)

散热量

 (kw)

风量

(m³/h)

 净重

(kg)

A150-0D3723 1x200-240V 6.3 2.5 0.37 18.2 0 0.8
3x200-240V 3.6 2.5 17.3 0 0.8
A150-0D7523 1x200-240V  11.3 4.5  0.75 28.3 17.2 0.9
3x200-240V 6.5 4.5 26.8 17.2 0.9
A150-01D523 1x200-240V 18.5 7.5 1.5 55.1 17.2 0.9
3x200-240V 10.8 7.5 44.4 17.2 0.9
A150-02D223 1x200-240V 23.9 9.6 2.2 59.9 45.5 1.5
3x200-240V 13.9 9.6 59.1 45.5 1.5
A150-0D7543  3×380-440V 3.1 2.1   0.75   35.6  0 0.8
3×440-480V 2.8 1.9
A150-01D543  3×380-440V 5.5  3.8 1.5   43.3  17.2   0.9
3×440-480V
5.0 3.4

A150-02D243

3×380-440V  7.3 5.1  2.2   59.6   17.2   0.9
3×440-480V
6.6  4.6

A150-04D043

3×380-440V  12.9 9.0  4.0   101.6   45.5   1.5
3×440-480V
11.6 8.1
A150-05D543  3×380-440V   18.9 13.0  5.5   128.5   90   2.0
3×440-480V
17.1  11.7
A150-07D543   3×380-440V   24.5  17.0  7.5   188.7   90   2.0
3×440-480V  22.1  15.3
外形及安装尺寸

机箱功率及电压等级 尺寸(mm)
  3x200-240V 3x380-480V W H D W1 H1 d
NA0-A  0.37kW  0.75kW 72 170 150 60 150 4.5
NA0-B 0.75-1.5kW 1.5-2.2kW 72 182 150 55 170 4.5
NA1  2.2kW  4.0kW 88 215 155 70 205 4.5
NA2 -
 5.5-7.5kW 100 245 160 80 235 4.5
