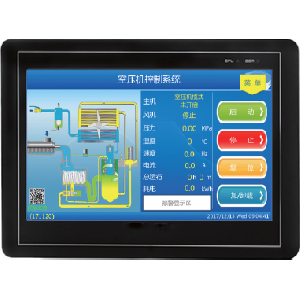

HF1000系列通用型电阻屏

HF1000系列通用型电阻屏是一款广泛应用于空压机及其他行业的触摸屏,适应各种恶劣的工业环境。

典型应用:

空压机及其他行业。

特点
  •
    •
      • 运算速度高,支持多种图片格式,支持动画格式

      • 塑胶外壳ABS+PC,低成本,高可靠

      • 主机板三防漆处理,适应各种恶劣环境

      • 高分辨率,高亮度,LED背光,更加节能环保

      • 精简多路通讯口,支持U盘数据存储和下载

      • 全新组态软件

      • USB Device 2.0端口, 高速程序下载

      • 高EMC防护:雷击浪涌±4KV,群脉冲±4KV

      • 符合RoHS

技术参数
型号 HF1043-1X1 HF1070-1X1 HF1070-2X1 HF1097-1X1 HF1097-2X1
显示屏 4.3寸TFT LCD屏 7寸TFT LCD屏 7寸TFT LCD屏 9.7寸TFT LCD屏 9.7寸TFT LCD屏
分辨率 480×272 800×480 800×480 1024×768 1024×768
色彩 24位色 24位色 24位色 16位色 16位色
亮度 420cd/m2 360 cd/m2 360cd/m2 350 cd/m2 350 cd/m2
背光 LED
LCD寿命 50000小时
触摸屏 4线工业电阻触摸屏(表面硬度4H)
CPU 600MHz ARM Cortex-A8
存储器 128MB Flash +128MB DDR3
RTC 实时时钟内置
以太网 10M/100M自适应 支持
SD卡 支持 支持
USB端口 1个USB Device 2.0接口,1个USB Host 2.0接口
程序下载方式 USB从口/U盘 USB从口/U盘 USB从口/U盘/SD卡/以太网 USB从口/U盘 USB从口/U盘/SD卡/以太网
串口通讯端口

COM1:RS232/RS485/RS422

COM3:RS232

COM1:RS232/RS485/RS422

COM3:RS232

COM1/COM2端口:RS232/RS485/RS422

COM3/COM4端口:RS232

COM1:RS232/RS485/RS422

COM3:RS232

COM1/COM2端口:RS232/RS485/RS422

COM3/COM4端口:RS232
额定功率 <5W <10W <10W
额定电压 DC24V,工作范围DC9V~28V DC24V,工作范围DC18V~28V DC24V,工作范围DC9V~28V DC24V,工作范围DC18V~28V
电源保护 具备雷击浪涌保护 采用隔离电源模块,具备雷击浪涌保护 具备雷击浪涌保护 采用隔离电源模块,具备雷击浪涌保护
允许失电 <5mS
CE & RoHS 符合EN61000-6-2:2005,EN61000-6-4:2007标准,符合雷击浪涌±1KV,群脉冲±2KV;静电接触4KV,空气放电8KV
工作温度 0~50℃
存储温度 -20~60℃
环境温度 10~90%RH(无冷凝)
抗震性 10~25Hz(X、Y、Z方向2G/30分钟)
冷却方式 自然风冷
防护等级 前面板符合IP65(配合平整盘柜安装),机身后壳符合IP20
机械机构 ABS工程塑料
开孔尺寸 120mm×93mm 192mm×138mm 259mm×201mm
整机尺寸

128mm×102mm×32mm

(不含电源端子)

204mm×145mm×44.5mm
(不含电源端子)
204mm×145mm×44.5mm
(不含电源端子)
276mm×213mm×39mm(不含电源端子)
整机重量 约430g 约900g 约650g 约1360g 约1000g
功能
  • 强大易用的C 语言兼容宏指令

  • 24 位(1677 万色)色彩高清显示支持,完美显示高清图片,

  • 色彩过渡柔和不失真。

  • 支持多种格式的图片和GIF 动画直接导入和播放

  • 支持多种手势以及两点缩放功能

  • 拥有丰富的背景元件

  • 支持错误检查

型号
型号 输入电压(V) 额定功耗(W) 亮度(cd/m2 净重(g)
HF1043-1X1 DC24V( DC9V~28V) <5 420 ~430
HF1070-1X1 DC24V( DC9V~28V) <10 360 ~900
HF1070-2X1 DC24V(DC18V~28V) <10 360 ~650
HF1097-1X1 DC24V( DC9V~28V) <10 350 ~1360
HF1097-2X1 DC24V(DC18V~28V) <10 350 ~1000
外形及安装尺寸
