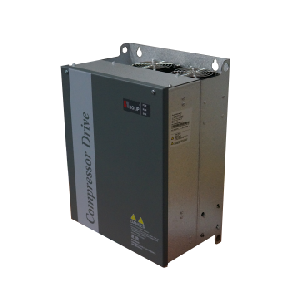

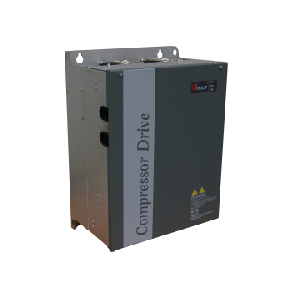

空压机专用一体机丨SK300

SK300系列是海利普新一代空压机专用变频器,基于海利普变频器应用于空压机行业的多年经验,在SK200的基础上,推出的更紧贴市场的一款专用机型,具有可靠性高、功能强大、客户友好性强、外形美观、控制性能好和强扩展能力等的特点。其主要应用于空气压缩机、螺杆真空泵、螺杆鼓风机等市场,通过与扩展卡的组合,可以应用于更多相关行业及应用。



供电电压与功率范围

3x380~440V 7.5~45kW

产品特点

在使用这款产品时,用户可同时选购配套的触摸屏,可以极大的解决生产制造、销售服务过程中的人工成本和学习成本。变频器内置了完整的空压机控制工艺。

常用耗材计时报警:控制系统可以对空滤、油分、油滤、润滑油、润滑脂五项保养件进行保养计时,并可设定预警停机时间,防止严重保养超时导致的设备损坏风险。

油分压差:除了耗材的计时保护之外,控制系统也提供对耗材压力的检测这种主动式的保护策略。

多种压力支持:不仅针对空压机,系统也针对真空泵提供不同种类的负压传感器支持。

快速PID响应:通过变频器内部直接检测压力进行PID运行,可以为整机带来更迅速的压力响应,也能带来更稳定的压力输出。

风机快速恒温:由于温度响应具有极大的滞后性,控制系统可以主动检测温度上升率和下降率,在标准PID的基础上,为散热系统加入主动控制,带来快速恒温。

低成本LCD支持:对于低功率的一体机,我们提供了简易中文面板,直接通过网线连接变频器,在带来低便捷性的同时,也保证了低成本方案的实施。

上位机握手协议:通过握手协议的加入,可以使触摸屏和变频器一对一绑定,也可以针对厂家进行一对一绑定,为售后服务的可靠性带来完美的解决方案。

油泵功能:在低压机或真空泵的应用中,常常需要油泵对机头进行润滑。控制系统提供主动润滑化,或模拟自吸式两种形式的油泵介入方式,并实时对油压进行报警保护。

冷干机等其他外围控制:控制系统依据传统应用经验,提供了冷干机、前级泵等功能的支持。



技术规格
项目 规格
输入电源 电压 三相交流380~440V -20%~+10%;禁止直流输入;
频率 48~62Hz;
最大不平衡度 3%;
主电输出电源 输出电压 三相0~100% 输入电压;
输出频率 0~400Hz;
冷风机电源 输出电压 ≤15kW: 输入电压;≥18.5kW: 三相0~100% 输入电压;
输出频率 ≤15kW: 输入频率;≥18.5kW: 0~400Hz;
电机风机电源 输出电压 等于输入电压;
输出频率 等于输入频率;
220V电源 输出电压 220~250V(隔离);
额定功率 50VA;
主机变频
主要控制功能
控制模式 V/F,矢量控制;
起动转矩 0.5Hz   150%;
过载能力 150%额定输出电流 (60s),200%额定输出电流(1s);
载波频率 2k~16kHz;
速度设定解析度 数字: 0.001Hz ,模拟:最大操作频率的0.5‰;
控制命令来源 操作面板,数字端子,通讯控制字;
设定频率来源 面板,模拟量,通讯给定;
加减速时间 8组加减速时间0.05~3600.00s;
风机变频
主要控制功能
控制方式 控制方式V/F,同步控制;
起动转矩 起动转矩1Hz 150%;
过载能力 过载能力110%额定电流 (60s);
载波频率 载波频率2k~16kHz;
基本功能 速度开环控制、过程闭环控制、电机自学习、自动转差补偿、自动负载补偿、自动稳压功能、加减速曲线、转速限制、电流限制、转矩限制、频率跟踪起动、自动复位再起动;
应用功能 气压控制,温度控制,多种保护,空滤、油分、油滤、润滑油、润滑脂保养计时,加卸载控制,风机控制,智能PID 同步,异步控制;
保护功能 电源缺相保护,欠压保护,过压保护,过流保护,过载保护,输出缺相保护,输出短路保护,输出接地保护,过热保护,信号断线,AMA失败,CPU故障,按钮禁用, LCP通讯错误,参数只读,数值超出范围,不可在运行中执行;
IO板控制端子 输入端子

4个数字量输入端子,其中DI2,DI3支持PTC功能;

2路压力传感器:支持4-20mA/0-20mA输入;

2路温度传感器: PT100输入;

输出端子

3组继电器输出端子

其中D/N:只支持加载阀功能;

请注意D/N,F/N继电器内含220V电源,须注意安全;


电源端子 最大输出电流600mA。
通讯端子

1组通讯端子,最大波特率115200bit/s;

指示灯

3个指示灯,分别为电源,运行,故障;

环境 防护等级 IP20;
操作温度 -10℃~50℃,50℃以上需降容使用;
操作湿度 5%~85%(95%时不结露);
振动 1.14g;
最大海拔 1000m,1000m以上需降档使用;
电机线长度 屏蔽线:50米,非屏蔽线:100米;
其他 直流电抗器 30kW及以上机型内置直流电抗器;

文档资料

产品说明书

133R6012 SK系列使用说明书 V2020-01 for V03.32

2023.08 pdf 13.8 MB 下载
LCD说明书V1.0 2023.08 pdf 985 KB 下载
英文说明书

133R6017 SK Series Operating Manual V2019-01 for V03.29

2023.08 pdf 16.2 MB 下载
快速指南

133R6010 SK300系列快速使用指南 V2019-01

2023.08 pdf 697 KB 下载

133R6013海利普空压机专机产品安装调试指南 V2019-01

2023.08 pdf 5.65 MB 下载

图纸

类型 名称版本 文件类别 下载
M-Drawing SK300 7.5kW 2023.08 STP 下载
M-Drawing SK300 11~15kW 2023.08 STP 下载
M-Drawing SK300 18.5~22kW 2023.08 STP 下载
M-Drawing SK300 30~37kW 2023.08 STP 下载
M-Drawing SK300 45kW 2023.08 STP 下载
