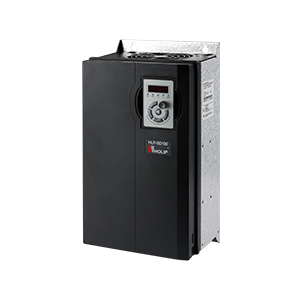

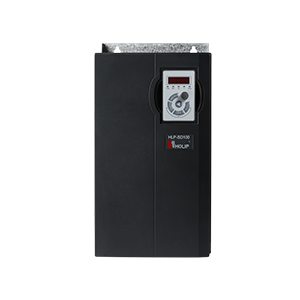

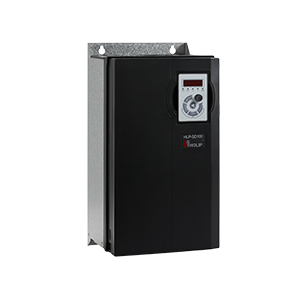

收放卷专机丨HLP-SD100

HLP-SD100系列是海利普针对收放卷行业独有的收放特性而设计的一款专机，内置较完善的卷径计算，精准的PID控制性能，支持各种增量型编码器，高的闭环/开环转矩精度，广泛应用于造纸，印刷，拉丝机，印染等收放卷高端设备应用。

典型应用：

造纸、印刷、拉丝机、印染等收放卷高端设备。

彩页 快速指南 说明书
特点
内置独特的应用宏 高环境适应性

  • 摆杆PID，卷径计算，电机预驱动，速度环与转矩环切换，锥度控制，摩擦力补偿，收放卷切换等功能；




  • 独立风道设计
  • PCBA 100% 涂层覆盖率
  • 宽散热器齿距设计
  • 风机易更换清理设计
  • 提供IP5x选件
  • 宽电压范围设计
  • 适应性中国用户的EMC特性
  • REI开关设计
  • 智能热管理设计






优秀的用户友好型

  • 用户操作简便
  • 支持IO板定制化
  • 产品体积小
  • 多种安装方式




优秀的控制性能

  • 支持无PG矢量，PG矢量控制，V/F控制，带PG转矩控制，无PG转矩控制

技术参数
项目 说明  规格
输入电源 电压 三相 380~480V -20%~ + 10% ;
频率  48-62Hz;
最大不平衡度   3% ;
输出电源 输出电压   三相0~ 100%输入电压；
输出频率   V/F : 0-400Hz ;矢量控制:0-200Hz ;

 IO板

控制端子

   		  输入端子

5路数字量输入端子，其中1路支持最高100kHz高速脉冲输入；

2路模拟量输入端子，一路支持0~10V或-10V~10V；另一路支持接收电压或电流信号；

PG卡输入端子：支持集电极开路PNP输出型/集电极开路NPN输出型/电压输出型/推挽输出型/线性驱动输出型；
 输出端子

1路数字量输出端子，其中1路支持最高100kHz高速脉冲输出；

2路继电器输出端子；

1路模拟量输出端子，可输出电压，也可输出电流信号；
 电源端子

1路24V电源端子，最大输出电流200mA ;

1路10V电源端子，最大输出电流10mA ;
 通讯端子 1组通讯端子，最大波特率115200bit/s ;
 面板    5位8段LED显示   可显示频率、警报，状态等各种数据信息：
 指示灯  指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
 监视功能   参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率， 输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
 环境       防护等级  IP20;
 操作温度  -10℃~50℃，40℃以上需降容使用；
 操作湿度  5%-85%(95%时不结露）；
 振动  ≤75kW：1.14g；≥90kW：0.7g；
 最大海拔  1000m , 1000m以上需降档使用；
 电机线长度  屏蔽线：50米；非屏蔽线：100米；
 其他   直流电抗器  380V 37kW及以上机型内置直流电抗器；
 制动单元

 380V 22kW及以下机型内置制动单元；
功能
主要控制功能 控制模式 V/F ,开环/闭环矢量控制；
起动转矩 0.5Hz 150%;
过载能力 150%额定输出电流（60s) , 200%额定输出电流(1s);
频率 2k~16kHz ;
速度雖解析度 数字：0.001Hz ,模拟：最大操作频率的0.5‰ ;

开环转速控制精度

 30~4000rpm :误差 ±8 rpm ;
闭环转速控制精度

0-6000 rpm；误差±0.15 rpm
控制命令来源 操作面板，数字端子，通讯控制字；
设定频率来源 面板，模拟量，脉冲，通讯给定；
加减速时间 4组加减速时间0.05-3600.00S ;
基本功能 速度开环控制、过程闭环控制、转矩开环控制、电机自学习、电机预励磁、自动转差补偿、自动负载补偿、自动稳压功能、多点V/F曲线、加减速曲线、直流制动、交流制动、转速限制、电流限制、转矩限制、 频率跟踪启动、自动复位再起动；
应用功能 摆频控制、点动控制、外控多段速、简易PLC(包括顺序控制、并行控制）、机械制动控制、UP/DOWN功能、相对增加/相对减小、相对比例设定、高速脉冲输入输出功能、计数器、计时器、内置 PID控制器、卷径计算、预驱动；
保护功能 电源缺相保护，欠压保护，过压保护，过流保护，过载保护，输出缺相保护，输出短路保护，输出接地保护，过热保护，信号断线，AMA失败，CPU故障，按钮禁用，复制失效，LCP通讯错误，参数只读， 数值超出范围，不可在运行中执行；
型号
型号   输入电压

 输入电流

(A)

输出电流

(A)

 额定功率

 (kW)

散热量

 (kW)

风量

(m³/h)

 净重

(kg)
HLP-SD1000D7543  3×380-440V  3.7 2.3   0.75   38.5   51   1.3
3×440-480V  3.2 2.1
HLP-SD10001D543  3×380-440V 6.4  4.0 1.5   49.0   51   1.3
3×440-480V
 5.5  3.6

HLP-SD10002D243

 3×380-440V  8.9  5.6  2.2   65.2   51   1.3
3×440-480V
 7.7  5.1

HLP-SD10004D043

 3×380-440V  15.8  9.9  4.0   122.9   51   2.0
3×440-480V
 13.6 9.0
HLP-SD10005D543  3×380-440V   21.3 13.3  5.5   139.4   51   2.0
3×440-480V
 18.4  12.1
HLP-SD10007D543   3×380-440V   28.3  17.7  7.5   211.6   68   2.5
3×440-480V  24.4  16.1

HLP-SD100001143

 3×380-440V  35.9  25.0  11  262.4  124  5.8
3×440-480V
 31.4  22.7

HLP-SD100001543

 3×380-440V  43.4  32.0  15   339.3   170  5.8
3×440-480V
 38.8  29.1

HLP-SD10018D543

 3×380-440V  51.5  38.0  18.5   418.0   230   8
3×440-480V
 46.1  34.5

HLP-SD100002243

 3×380-440V   61.0  45.0  22   468.2   272    8
3×440-480V   54.5  40.9

HLP-SD100003043

 3×380-440V   73 61  30    676.3   303  19
3×440-480V  64 52
HLP-SD100003743  3×380-440V    72 75  37   795.0  374   22
3×440-480V   65 68

HLP-SD100004543

 3×380-440V    86  91 45  974.8   408    26
3×440-480V  80 82

HLP-SD100005543

 3×380-440V   110  112 55    1246   476   26
3×440-480V 108  110

HLP-SD100007543

 3×380-440V   148  150  75  1635    595   37
3×440-480V
  135  140
HLP-SD100009043   3×380-440V  175 180 90  2204    646  60
 3×440-480V  154 160
HLP-SD100011043  3×380-440V 206  215  110   2600   714   60
3×440-480V 183 190
 HLP-SD100013243  3×380-440V 251 260  132   3178   850   60
3×440-480V 231 240
HLP-SD100016043  3×380-440V 304 315 160  3689  1029   99
3×440-480V 291 302
HLP-SD100018543  3×380-440V  350 365  185  4268   1190   99
3×440-480V 320 335
HLP-SD100020043   3×380-440V 381 395 200  4627   1292   99
3×440-480V 348 361
HLP-SD100022043   3×380-440V 420 435 220  4935   1411   99
 3×440-480V 383 398
HLP-SD100025043
 3×380-440V  472  480  250  5323  1564   250
3×440-480V  436  443
HLP-SD100028043   3×380-440V  525  540  280  6543  1700   250
3×440-480V  475 490
HLP-SD100031543    3×380-440V   590  605  315  7251  1870  250
3×440-480V  531 540
HLP-SD100035543
 3×380-440V  647  660  355  7497   2125   250
3×440-480V   580 590
HLP-SD100041543     3×380-440V   718  745  415  8284   2380  250
3×440-480V    653  678
注：45kW及以上功率变频器即将推出
外形及安装尺寸

机箱 功率及电压等级 尺寸（mm）
3x380-480V W H D W1 H1 W2 d
A0  0.75-2.2kW 125 210 152 104 194 - 4.5
A1  4.0-5.5kW 145 250 167 124 230 - 4.5
A2  7.5kW 155 263 177 133 243 -  4.5
A3  11-15kW 192 365 189 150 340 -  6.5
A4 18.5-22kW 216 420 194 150 395 -  6.5
A5-1 30-37kW  292 517 229 240 492 -  9
A5-2 45-55kW 292 562 249 240 537 -  9
A6 75kW  292 665 277 240 640 -  9
 A7 90-132kW  350  799  375  220  765 280 10.5
 A8 160-220kW  486  900 390 345  863 410 10.5
 A9 250-415kW  600 1568 509 424  304 - 15
