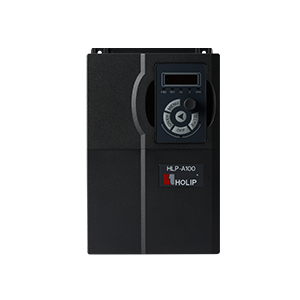

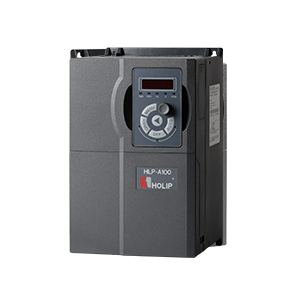

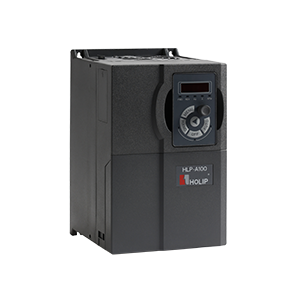

通用矢量型丨HLP-A100

HLP-A100系列变频器是海利普新一代通用型矢量变频器,具有高可靠性、高环境适应能力、优秀的用户友好性和优秀的控制性能等特点。可广泛应用于塑料机械、纺织、机床、食品包装、化工、印染、建材、石材、拉丝机、陶瓷、玻璃机械、球磨机、环保设备、重载风机、煤机、除尘改造等行业。

典型应用:

塑料、纺织、机床、食品包装、化工、印染、建材、石材、拉丝机、陶瓷、玻璃,环保,重载风机和煤机等行业

特点
高可靠性 高环境适应性

  •  长寿命设计
  • 风扇转速可控
  • 严格的设计测试生产体系




  • 独立风道设计
  • PCBA 100% 涂层覆盖率
  • 宽散热器齿距设计
  • 风机易更换清理设计
  • 提供IP5x选件
  • 宽电压范围设计
  • 适应性中国用户的EMC特性
  • REI开关设计






优秀的用户友好型

  • 用户操作简便
  • 支持IO板定制化
  • 产品体积小
  • 多种安装方式




优秀的控制性能

  • 矢量控制保证了优秀的控制性能
  • 不同转速下的转矩特性
  • 1Hz带100%额定负载突然加载和卸载的转矩,转速曲线

技术参数
项目 说明  规格
输入电源 电压 单 / 三相 200~240V -20%~ + 10% ; 三相 380~480V -20%~ + 10% ;
频率  48-62Hz;
最大不平衡度   3% ;
输出电源 输出电压   三相0~ 100%输入电压;
输出频率   V/F : 0-400HZ ;矢量控制:0-200HZ ;

 IO板

控制端子


 输入端子

6路数字量输入端子,其中1路支持最高100kHz高速脉冲输入;

2路模拟量输入端子,均支持接收电压或电流信号;

 输出端子

  2路数字量输出端子,其中1路支持最高100kHz高速脉冲输出;

2路继电器输出端子;

2路模拟量输出端子,其中1路即可输出电压,也可输出电流信号,

另一个仅支持电流输出信号;

 电源端子

 1路24V电源端子,最大输出电流200mA ;

1路10V电源端子,最大输出电流10mA ;

 通讯端子  1组通讯端子,最大波特率115200bit/s ;
 面板    5位8段LED显示   可显示频率、警报,状态等各种数据信息:
 指示灯  指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态;
 监视功能   参考值,输出频率,反馈值,输出电流,直流母线电压,输出电压,输出功率, 输入端子状态,输出端子状态,模拟量输入值,模拟量输出值,历史1-10次故障记录和累计工作时间等;
 环境       防护等级  IP20;
 操作温度  -10℃~50℃,40℃以上需降容使用;
 操作湿度  5%-85%(95%时不结露);
 振动  < 75kW : 1.14g ; > 90kW : 0.7g ;
 最大海拔  1000m , 1000m以上需降档使用;
 电机线长度  屏蔽线:50米;非屏蔽线:100米;
 其他   直流电抗器  380V 37kW及以上机型内置直流电抗器;
 制动单元

 380V 22kW及以下机型内置制动单元;

 220V llkW及以下机型内置制动单元;

功能
主要控制功能 控制模式 V/F ,矢量控制;
起动转矩 0.5Hz 150%;
过载能力 150%额定输出电流(60s) , 200%额定输出电流(1s);
频率 2k~16kHz ;
速度雖解析度 数字:0.001Hz ,模拟:最大操作频率的0.5‰ ;

开环转速

控制精度

30~4000rpm :误差 ±8 rpm ;
控制命令来源 操作面板,数字端子,通讯控制字;
设定频率来源 面板,模拟量,脉冲,通讯给定;
加减速时间 4组加减速时间0.05-3600.00S ;
基本功能 速度开环控制、过程闭环控制、转矩开环控制、电机自学习、电机预励磁、自动转差补偿、自动负载补偿、自动稳压功能、多点V/F曲线、加减速曲线、直流制动、交流制动、转速限制、电流限制、转矩限制、 频率跟踪启动、自动复位再起动;
应用功能 摆频控制、点动控制、外控多段速、简易PLC(包括顺序控制、并行控制)、机械制动控制、UP/DOWN功能、相对增加/相对减小、相对比例设定、高速脉冲输入输出功能、计数器、计时器、内置 PID控制器;
保护功能 电源缺相保护,欠压保护,过压保护,过流保护,过载保护,输出缺相保护,输出短路保护,输出接地保护,过热保护,信号断线,AMA失败,CPU故障,按钮禁用,复制失效,LCP通讯错误,参数只读, 数值超出范围,不可在运行中执行;
型号
型号   输入电压

 输入电流

(A)

输出电流

(A)

 额定功率

 (kw)

散热量

 (kw)

风量

(m³/h)

 净重

(kg)

HLP-A1000D3721 1x200-240V 7.0 2.5 0.37 17.7 51 1.3
HLP-A1000D7521 1x200-240V 13.9 5.0  0.75  33.3 51 1.3
HLP-A10001D521 1x200-240V 20.6   7.5 1.5   53.8 51 1.3
HLP-A10002D221 1x200-240V 30.4 11 2.2 75.0 51 1.3
HLP-A10003D721 1x200-240V 49.7 17 3.7 115.7 51 2.0
HLP-A10005D521 1x200-240V 62.4 25 5.5 160 124 5.6
HLP-A10007D521 1x200-240V 84 32 7.5 225 230 7.8
HLP-A1000D3723 3x200-240V 4.0 2.5 0.37 16.8 51 1.3
HLP-A1000D7523 3x200-240V  8.0  5.0  0.75 31.5 51 1.3
HLP-A10001D523 3x200-240V 12.0 7.5 1.5 51.0 51 1.3
HLP-A10002D223 3x200-240V 17.7  11.0 2.2 73.7 51 1.3

HLP-A10003D723

3x200-240V 27.2 17 3.7 110.9 51 2.0
HLP-A10005D523 3x200-240V 35.1   25 5.5  155  124 5.6
HLP-A10007D523 3x200-240V 43.4   32 7.5  210 124  5.6
HLP-A100001123 3x200-240V 61 45 11 323  272  7.8
HLP-A100001523  3x200-240V  73 61  15  447 300  18.5
HLP-A1000D7543  3×380-440V  3.7 2.3   0.75   38.5   51   1.3
3×440-480V  3.2 2.1
HLP-A10001D543  3×380-440V 6.4  1.5   49.0   51   1.3
3×440-480V
5.5  3.6

HLP-A10002D243

3×380-440V  8.9  5.6  2.2   65.2   51   1.3
3×440-480V
7.7  5.1

HLP-A10004D043

3×380-440V  15.8  9.9  4.0   122.9   51   2.0
3×440-480V
13.6
HLP-A10005D543  3×380-440V   21.3 13.3  5.5   139.4   51   2.0
3×440-480V
18.4  12.1
HLP-A10007D543   3×380-440V   28.3  17.7  7.5   211.6   68   2.5
3×440-480V  24.4  16.1

HLP-A100001143

3×380-440V  35.9  25  11  262.4  124  5.8
3×440-480V
31.4  22.7

HLP-A100001543

3×380-440V  43.4  32  15   339.3   170  5.8
3×440-480V
38.8  29.1

HLP-A10018D543

3×380-440V  51.5  38  18.5   418.0   230   8
3×440-480V
46.1  34.5

HLP-A100002243

3×380-440V   61.0  45  22   468.2   272    8
3×440-480V   54.5  40.9

HLP-A100003043

3×380-440V   73 61  30    676.3   303  19
3×440-480V  64 52
HLP-A100003743  3×380-440V    72 75  37   795  374   22
3×440-480V   65 68

HLP-A100004543

3×380-440V    86  91 45  974.8   408    26
3×440-480V  80 82

HLP-A100005543

3×380-440V   110  112 55    1246   476   26
3×440-480V 108  110

HLP-A100007543

3×380-440V   148  150  75  1635    595   37
3×440-480V
 135  140
HLP-A100009043   3×380-440V  175 180 90  2204    646  60
 3×440-480V  154 160
HLP-A100011043  3×380-440V 206  215  110   2600   714   60
3×440-480V  183 190
 HLP-A100013243  3×380-440V 251 260  132   3178   850   60
3×440-480V 231 240
HLP-A100016043  3×380-440V 304 315 160  3689  1029   99
3×440-480V 291 302
HLP-A100018543  3×380-440V  350 365  185  4268   1190   99
3×440-480V 320 335
HLP-A100020043   3×380-440V 381 395 200  4627   1292   99
3×440-480V 348 361
HLP-A100022043   3×380-440V 420 435 220  4935   1411   99
 3×440-480V 383 398
HLP-A100025043   3×380-440V  472  480  250  5323  1564   250
3×440-480V  436  443
HLP-A100028043   3×380-440V  525  540  280  6543  1700   250
3×440-480V  475 490
HLP-A100031543    3×380-440V   590  605  315  7251  1870  250
3×440-480V  531 540
HLP-A100035543
3×380-440V  647  660  355  7497   2125   250
3×440-480V   580 590
HLP-A100041543    3×380-440V   718  745  415  8284   2380  250
3×440-480V    653  678
外形及安装尺寸



机箱功率及电压等级 尺寸(mm)
  1x200-240V 3x200-240V 3x380-480V W H D W1 H1 W2 d
A0  0.37-1.5kW  0.37-1.5kW  0.75-2.2kW 125 210 152 104 194 - 4.5
A1  2.2-3.7kW  2.2-3.7kW  4.0-5.5kW 145 250 167 124 230 - 4.5
A2  -  -  7.5kW 155 263 177 133 243 4.5
A3 5.5kW
5.5-7.5kW  11-15kW 192 365 189 150 340 6.5
A4 7.5kW
11kW  18.5-22kW 216 420 194 150 395 6.5
A5-1 15kW  30-37kW  292 517 229 240 492 9
A5-2 45-55kW 292 562 249 240 537 9
A6 - - 75kW  292 665 277 240 640 9
 A7 - 90-132kW  350  799  375  220  765 280 10.5
 A8 160-220kW  486  900 390 345  863 410 10.5
 A9 - - 250-415kW  600 1568 509 424  304 - 15
