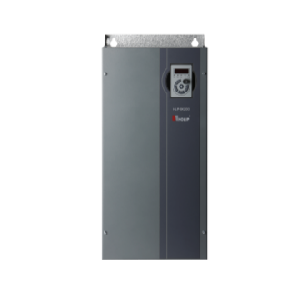

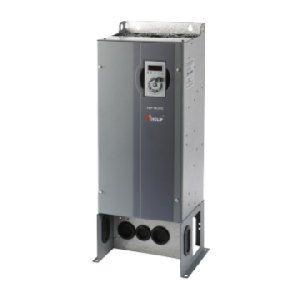

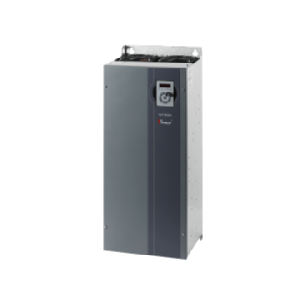

双变频驱动丨HLP-SK200

HLP-SK200系列是海利普针对空压机的行业趋势设计出的一款双变频驱动控制器,满足客户集成度高的要求,并为客户带来更多的附加值。

典型应用:

双变频空压机一体机

特点

电控系统成本最优



 客户端控制多元化


  • 内置多路压力、温度、220V电磁阀、通信接口,将所需电气控制要求集于一身,降低单机系统成本
  • 支持程序联控程序,降低系统组网成本
  • 节省原有的控制盘




  • 支持互联网远程控制
  • 支持多机联控控制
  • 支持触摸屏控制







独特的性能更满足空压机厂家



  • 全功率段内置直流电抗器,提升整体效率
  • 多路模拟量输入,可满足二级压缩的控制需求
  • 内置精准高效的空压机控制工艺,满足空压机多种控制模式
  • 独特的PM控制,支持同步电机参数,反电势自学习
  • 独特的监测同步电机失磁功能
  • 独特的保护性能,满足电网不稳,电压偏低的场合





易安装、易接线、易调试,易维护



  • 信号端子采用可插拔式接线方式,采用防呆设计,避免插接错误
  • 主机风机变频调速接线集于一体,控制更简单,简化调试过程
  • 支持柜式和壁挂式两种方式,空压机柜体设计更多元化

技术参数
项目 说明  规格
输入电源 电压  三相交流 380~440V -20%~ + 10% ;禁止直流输入
频率  48-62Hz;
最大不平衡度   3% ;
主电机输出电源 输出电压   三相0~ 100%输入电压;
输出频率   V/F : 0-400Hz ;矢量控制:0-200Hz ;
风机输出电源  输出电压  三相0~100% 输入电压;
输出频率

 V/F :0~400Hz,矢量控制:0~200Hz;

220V电源输出 输出电压

220-250V(隔离);

额定功率 50VA;

 IO板

控制端子


 输入端子

6个数字量输入端子;

5个模拟量输入端子,一路支持电流信号电压信号切换,一路只支持电流信号,剩下3路均支持PT100信号,其中RI1还支持PT1000信号。

 输出端子

 2组继电器输出端子;

 电源端子

1个24V电源端子,最大输出电流500mA;

 通讯端子 2组通讯端子,最大波特率115200bit/s;
 面板    5位8段LED显示   可显示频率、警报,状态等各种数据信息:
 指示灯  指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态;
 监视功能   参考值,输出频率,反馈值,输出电流,直流母线电压,输出电压,输出功率, 输入端子状态,输出端子状态,模拟量输入值,模拟量输出值,历史1-10次故障记录和累计工作时间等;
 环境       防护等级  IP20;
 操作温度  -10℃~50℃,40℃以上需降容使用;
 操作湿度  5%-85%(95%时不结露);
 振动  1.14g ;
 最大海拔  1000m , 1000m以上需降档使用;
 电机线长度  屏蔽线:50米;非屏蔽线:100米;
 其他   直流电抗器  22~37kw内置直流电抗器;
功能
主机变频主要控制功能 控制模式 V/F ,矢量控制;
起动转矩 0.5Hz 150%;
过载能力 150%额定输出电流(60s) , 200%额定输出电流(1s);
载波频率 2k~16kHz ;
速度设定解析度 数字:0.001Hz ,模拟:最大操作频率的0.5‰ ;
控制命令来源 操作面板,数字端子,通讯控制字;
设定频率来源 面板,模拟量,通讯给定;
加减速时间 4组加减速时间0.05-3600.00S ;
风机变频主要控制功能

控制方式

控制方式V/F;

起动转矩

起动转矩1Hz 150%;

过载能力

过载能力110%额定电流 (60s);

载波频率

载波频率2k~16kHz;

基本功能 速度开环控制、过程闭环控制、电机自学习、自动转差补偿、自动负载补偿、自动稳压功能、加减速曲线、转速限制、电流限制、转矩限制、 频率跟踪启动、自动复位再起动;
应用功能

气压控制、温度控制、空滤控制、多种保护、油分控制、油滤控制、加卸载控制、风机控制、智能PID、同步/异步控制;

保护功能

电源缺相保护,欠压保护,过压保护,过流保护,过载保护,输出缺相保护,输出短路保护,输出接地保护,过热保护,信号断线,AMA失败,CPU故障,按钮禁用, LCP通讯错误,参数只读,数值超出范围,不可在运行中执行;

型号
型号   输入电压

 输入电流

(A)

负载

输出电流

(A)

 额定功率

 (kw)

适用

 (kw)

 净重

(kg)

HLP-SK20007D543

3×380-440V50/60Hz


26  风机 接触器控制 0.22 4.8
主机  17.7  7.5  7.5
HLP-SK200001143
37  风机 接触器控制  0.37
主机  25 11  11
HLP-SK200001543   45  风机 接触器控制

主机 32  15 15
HLP-SK200002243   48   风机 1.5  1.5及以下  17.5
主机 45 22 22
HLP-SK200003743   75   风机 4 1.5 1.5及以下  23.5
主机 75  37  37
HLP-SK200004543   90   风机 5.3  2.2  2.2及以下   29
主机 91 45  45
HLP-SK200005543
115   风机 53  2.2  2.2及以下   29
主机 112  55  55
HLP-SK200007543   158   风机 12  5.5  5.5及以下
41
主机 150  75  75
HLP-SK200009043   185   风机 12  5.5  5.5及以下
41
主机 180 90 90
外形及安装尺寸

  • 壁挂式尺寸图(不含底座)

变频器外形安装尺寸(单位:mm):

变频器型号WHDW1H1d
HLP-SK20007D543 158 340 178 133 330 4.5
HLP-SK200001143 194 440 190 150 426 6.5
HLP-SK200001543 194 440 190 150 426 6.5
HLP-SK200002243 234 509 210 150 491
HLP-SK200003743 292 599 230 240 574
HLP-SK200004543 292 650 249 240 625
HLP-SK200005543 292 650 249 240 625
HLP-SK200007543 292 742 278 240 717
HLP-SK200009043
292 742 278 240 717 9
  • 柜式安装整机尺寸图(含底座)

变频器外形安装尺寸(单位:mm):

变频器型号WHDW1H1d
HLP-SK200002243 234 635 210 150 491
HLP-SK200003743 292 727 230 240 574
HLP-SK200004543 292 773 249 240 625
HLP-SK200005543
HLP-SK200007543 292 872 278 240 717
HLP-SK200009043
  • 底座尺寸图

变频器型号ABCDEFGHJKLXY
HLP-SK200002243 150 305 233 283 160 160 200 216 22 17 35 10 7
HLP-SK200003743 152 363 253 341 218 181 220 274 22 17 35 10 7
HLP-SK200004543 150 363 273 341 220 200 240 274 22 17 35 10 7
HLP-SK200005543
HLP-SK200007543 152 363 303 341 218 181 269
274 22 17 35 10 7
HLP-SK200009043

(15kW及以下机型暂不支持底座安装)
